Металлосепаратор для грануляторов, изготовленный по индивидуальному заказу: пример компактной интеграции

Столкнувшись с высокопроизводительной линией грануляции, которая сочетает в себе основную и вспомогательную подачу, пластификацию композита и прецизионную резку гранул, заказчик потребовал, чтобы сепаратор металла был интегрирован на выходе подачи в ограниченном пространстве, не нарушая поток материала или последующий процесс плавления. За счет реализации трех основных стратегий — структурного изменения, оптимизации процессов и разделения систем управления и обнаружения металлов — этот подход эффективно решает проблемы интеграции в производственные линии с ограниченным пространством. Мы превратили стандартную задачу обнаружения в полностью интегрированную точку защиты процесса на производственной линии. Это было достигнуто без использования дополнительной площади, обеспечивая при этом надежный, полностью автоматизированный съем металла.

Фон

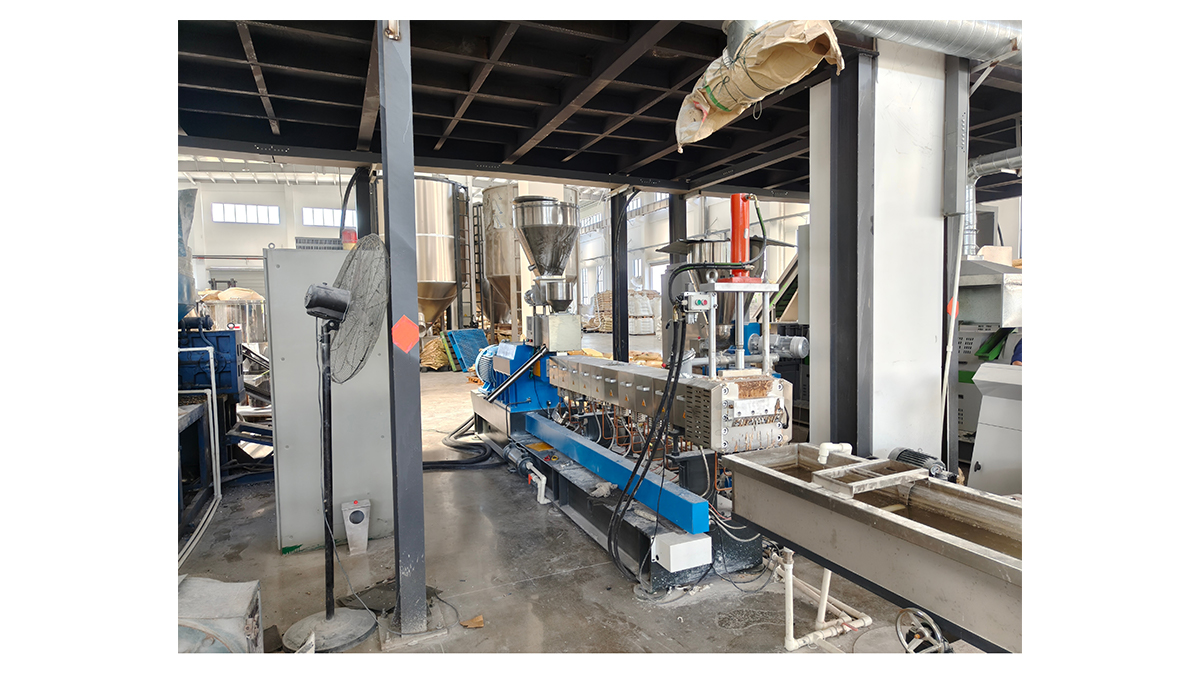

Заказчик – компания, специализирующаяся на модификации высокоэффективных инженерных пластиков. Их производственная линия представляет собой типичную конфигурацию современной сложной системы грануляции.

Двухступенчатая система подачи

Главный питатель обрабатывает измельченный материал (с помощью одношнекового конвейера), а вспомогательный питатель обрабатывает порошки и добавки (с помощью двухшнековый конвейер). Типичный винтовой конвейер выполняет такие функции, как транспортировка, нагрев, смешивание и создание давления. Основной функцией этой производственной линии является транспортировка материалов. А два питателя обеспечивают точное, динамичное и непрерывное смешивание и дозирование многокомпонентных материалов. Эти два материала затем смешиваются на последующих этапах. Наш металлический сепаратор Для медленно падающих материалов колонна оснащена аналогичным шнековым конвейером, который может имитировать экструзионное формование.

Точный процесс контроля температуры

Обычно методы охлаждения на стадии плавления обычно включают воздушное охлаждение, масляное охлаждение и комбинацию воздушного и водяного охлаждения. В этом случае для снижения температуры используется водяное охлаждение, что требует тщательного мониторинга температурной кривой. Это требует непрерывной и стабильной подачи материала вверх по потоку.

Полный процесс грануляции

Подача → Обнаружение металлических загрязнений → Плавка и пластификация → Экструзия → Водяное охлаждение → Резка прядей → Циклонное разделение и сушка → Упаковка.

Основное требование: как интегрировать сепарацию металлов в компактные линии грануляции

Перед плавлением установите сепаратор металла на выходе основного питателя для улавливания потенциальных металлических примесей (шнеков, железных опилок или других примесей), которые могут попасть в измельченное сырье.

Проблемы интеграции систем управления и металлообнаружения в производственные линии с ограниченным пространством

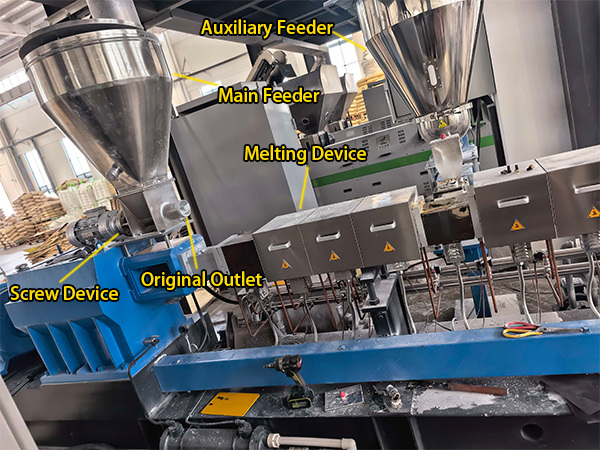

Оригинальная производственная линия с ограниченным пространством

В соответствии с производственной линией клиента исходное выпускное отверстие питателя расположено очень близко к нижней фундаментной платформе, что оставляет крайне ограниченное пространство для вертикальной установки. Стандартный металлический сепаратор не может быть установлен напрямую.

Проблема с размещением

Чистые материалы должны плавно падать в плавильное устройство под действием силы тяжести. Любые сложные повороты или подъемы могут привести к риску застревания и блокировки. Сепаратор имеет два выхода. Квалифицированная розетка напрямую подключается к стадии плавления. В горизонтальном направлении места для установки нет. Квалифицированная розетка должна попадать непосредственно в плавильное устройство, а неисправная розетка должна сбрасываться и не переходить на следующую ступень.

Как разместить систему управления и часть металлодетектора

Обычно в нашей традиционной установке система управления и часть обнаружения металла интегрированы. Как спроектировать на основе существующей производственной линии.

Решения для оптимизации пространства и рабочих процессов: структурный редизайн, размещение розеток и разделение систем

Структурный редизайн: создание вертикального пространства

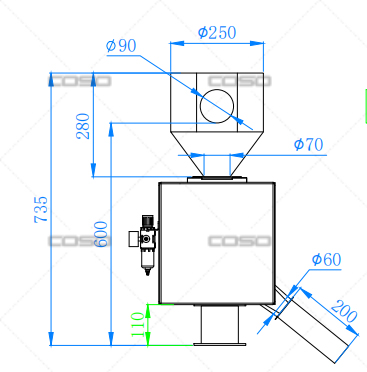

После консультации с клиентом главный питатель производственной линии был поднят. В результате дефектный выход металлоотделителя также был поднят на 110 мм, что требует внесения изменений в стандартную схему установки. Эта модернизация создает достаточное вертикальное пространство для металлоотделителя, сохраняя при этом плавный поток материала. Это обеспечивает эффективное обнаружение металлов в сырье и полную интеграцию с существующей производственной линией.

Конструкция с двумя розетками: прямая аттестованная розетка и расширенная дефектная розетка

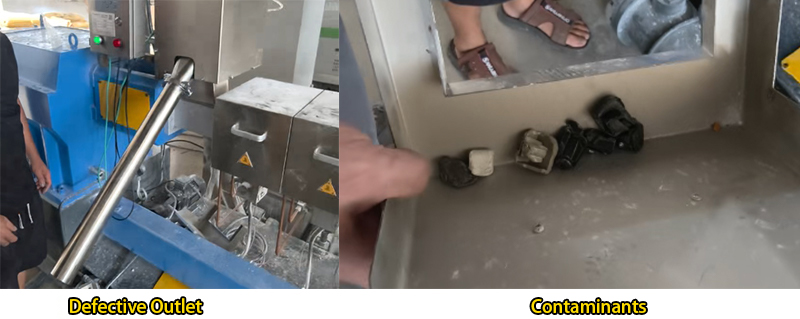

Дно металлоотделителя поднято на 110 мм., позволяя квалифицированным материалам попадать непосредственно в процесс плавки без необходимости использования дополнительных устройств или ручной регулировки. В данном случае из-за широкой производственной линии выход дефектного материала был расширен для направления отбракованных материалов в контейнер для сбора, расположенный снаружи оборудования. Такая конструкция обеспечивает автоматическую выгрузку отходов, обеспечивая при этом безопасный проход для операторов, не занимая при этом дополнительную площадь.

Раздельная конструкция системы управления и части металлодетектора

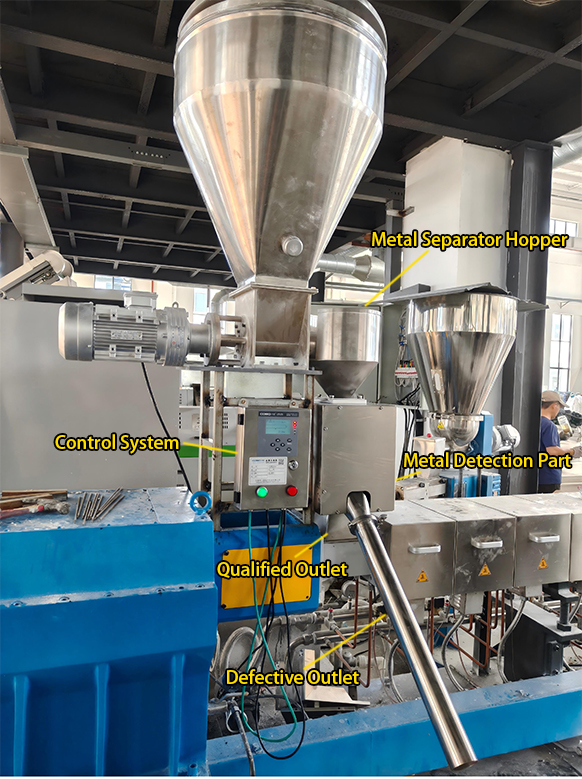

Эта производственная линия имеет раздельную конструкцию, в которой система управления и часть обнаружения металла установлены независимо, чтобы облегчить доступ оператора и работу. Хотя система управления и часть обнаружения физически разделены, их логика управления остается полностью интегрированной. Система может взаимодействовать с вашей основной производственной линией. При обнаружении загрязнения металлом система может активировать сигналы тревоги, обеспечивая плавную интеграцию без необходимости переписывать сложные программы управления.

Полный процесс грануляции: предотвращение загрязнения металлами при производстве пластиковых гранул

Для эффективного решения проблем загрязнения металлами на производственной линии клиента мы предложили комплексное решение, в котором основное внимание уделялось внедрению сепараторов металлов для обеспечения чистоты материала и бесперебойной работы. Металлические загрязнения могут образовываться на различных этапах производства — будь то пластиковые гранулы, измельченные материалы, детали, отлитые под давлением, или порошок — и эти загрязнения могут не только повлиять на качество конечного продукта, но и привести к повреждению производственного оборудования. Поэтому использование специализированных сепараторов металлов для обнаружения и удаления этих загрязнений в режиме реального времени стало решающим аспектом поддержания оптимальной производительности производственной линии. Точно удаляя металлические загрязнения, они помогают повысить эффективность производства, снизить износ оборудования и обеспечить качество конечной продукции. В следующем разделе мы предоставим подробный обзор применения и преимуществ металлических сепараторов в промышленности пластмасс.

Сценарии применения металлических сепараторов в пластмассовой промышленности

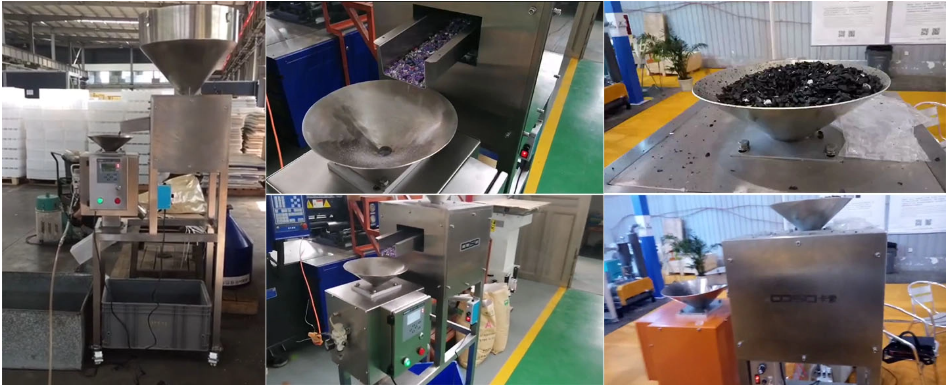

Переработка пластиковых гранул

Переработка пластиковых гранул включает в себя точное смешивание и непрерывную грануляцию сырья для получения однородных гранул для последующих применений, таких как литье под давлением и экструзия. Этот процесс требует тщательного контроля состава материала, температуры и размера гранул для обеспечения стабильного качества продукции. Металлические загрязнения, такие как винты, железные опилки или другие металлические частицы, представляют значительный риск для целостности оборудования и конечного продукта. Таким образом, интеграция металлические сепараторы в линию по производству пеллет необходима для удаления примесей, защиты оборудования и поддержания высокого качества пластиковых гранул без загрязнений.

Переработка измельченного материала

При переработке измельченного материала пластиковые отходы или необработанные хлопья измельчаются и транспортируются для дальнейшего смешивания. Металлические загрязнения, такие как фрагменты оборудования или предыдущих этапов обработки, могут смешиваться с измельченным материалом, создавая риск для последующего оборудования, такого как экструдеры и миксеры. Установка металлические сепараторы в ключевых точках линии измельченного материала обеспечивает эффективное удаление этих примесей, защиту оборудования, сохранение целостности материала и поддержание стабильного качества продукции.

Производство деталей методом литья под давлением

Во время литья под давлением из расплавленного пластика формируются точные компоненты, что делает любое загрязнение металлом особенно критическим. Даже небольшие металлические частицы могут повредить пресс-формы, снизить качество деталей и остановить производство. Интеграция металлических сепараторов до или во время процесса формования позволяет в режиме реального времени обнаруживать и удалять металлические загрязнения, обеспечивая соответствие готовых деталей строгим стандартам качества. Узнайте больше о нашем металлический сепаратор для литья под давлением.

Обработка порошковых материалов

Обработка порошкообразных пластиковых материалов, таких как мелкие порошки или добавки, требует высокой точности, поскольку даже крошечные металлические примеси могут ухудшить качество продукции или повлиять на последующие процессы. Металлические сепараторы предназначенный для обработки порошков, может обнаруживать и удалять мелкие металлические частицы, обеспечивая отсутствие загрязнений в порошках. Это особенно важно в приложениях, требующих высокой чистоты, таких как конструкционные пластмассы, полимеры медицинского назначения и составы специальных соединений.

Часто задаваемые вопросы

В1: Почему так важно установить металлический сепаратор на линии гранулирования пластика?

Ответ: На линиях грануляции материалы часто содержат шнеки, металлическую стружку или фрагменты проволоки из переработанных источников. Установка сепаратора металла преследует две цели: защита оборудования, предотвращение попадания металлических загрязнений в шнек или форму, что может сэкономить тысячи долларов на затратах на ремонт и минимизировать время простоя. Гарантия качества, гарантирующая чистоту конечных гранул, соответствие стандартам высокоэффективных инженерных пластиков.

В2: Какова роль гранулятора в линии по производству пластика?

Ответ: Гранулятор используется для переработки сырья или отходов пластика в однородные гранулы. Он разбивает более крупные куски пластика на более мелкие, однородные гранулы, с которыми легче обращаться и которые подходят для последующих процессов, таких как смешивание, транспортировка и дальнейшая обработка на производственной линии.

В3: Каковы основные методы обработки пластиковых материалов перед тем, как они станут конечным продуктом?

Ответ: Прежде чем пластиковые материалы превратятся в готовую продукцию, они обычно проходят несколько распространенных методов обработки.

Литье под давлением: пластиковые гранулы (первичные или переработанные), цветная маточная смесь и добавки автоматически и пропорционально подаются в машину для литья под давлением. Это обеспечивает непрерывное производство, позволяет избежать ошибок при ручной подаче, загрязнения и перебоев, а также поддерживает постоянный цвет и состав.

Экструзионное формование: система непрерывно и стабильно подает базовые материалы и различные добавки (например, переработанные материалы, наполнители и модификаторы) в одношнековые или двухшнековые экструдеры. Поддержание стабильного давления и потока во время экструзии имеет решающее значение для обеспечения однородных размеров и стабильных физических свойств.

Выдувное формование: пластиковые гранулы подаются в машину для выдувного формования, где автоматизированная подача поддерживает синхронизацию производственных циклов и повышает общую эффективность.

Эти процессы основаны на автоматизированных системах обработки материалов для повышения эффективности, уменьшения человеческого фактора и обеспечения единообразия продукции.

Вопрос 4. Влияют ли различные типы устройств подачи (например, шнековый или вакуумный загрузчик) на обнаружение металла?

А: Да. Шнековые питатели (одинарные или сдвоенные) генерируют механические вибрации, а вакуумные загрузчики используют высокоскоростной поток воздуха. Качественный металлосепаратор должен обладать антивибрационными и помехозащищенными свойствами. Для порошковых добавок в двухшнековых системах мы рекомендуем специальный металлический сепаратор Y-образного типа, чтобы обеспечить точную отбраковку при высокоскоростном потоке материала.

Q5: Как мне выбрать правильный металлический сепаратор для моей линии по производству пластика?

Ответ: Выбор идеального металлосепаратора зависит от конкретной производственной установки и типа обрабатываемого пластикового материала. Чтобы обеспечить максимальную защиту вашего оборудования для литья под давлением или экструзии, учитывайте следующие четыре фактора:

Способ подачи материала: Определите, где будет установлен сепаратор. Если речь идет о приложениях с гравитационной подачей (например, в горловине экструдера), лучше всего подойдет гравитационный сепаратор металлов. Для вакуумных линий понадобится специализированный пневмотрубопроводный металлосепаратор.

Характеристики материала: Физическая форма пластика определяет внутреннюю архитектуру сепаратора. Для хлопьев рекомендуется использовать конфигурацию открытого типа (гравитационное падение), чтобы обеспечить плавный поток без образования мостиков. Для тонкодисперсных порошков необходим металлический сепаратор Y-типа, обеспечивающий пыленепроницаемое уплотнение во время процесса отбраковки. Для жидкостей, таких как паста, масляный джем, следует использовать сепаратор жидкого металла.

Чувствительность обнаружения: ищите систему, которая может обнаруживать как черные металлы, так и нержавеющую сталь, алюминий и медь. Даже крошечные частицы могут засорить сопла или повредить горячеканальные системы, поэтому высокочастотное цифровое зондирование является обязательным.

Пропускная способность и диаметр продукта: подбирайте размер туннеля сепаратора в соответствии с объемом вашей продукции.
